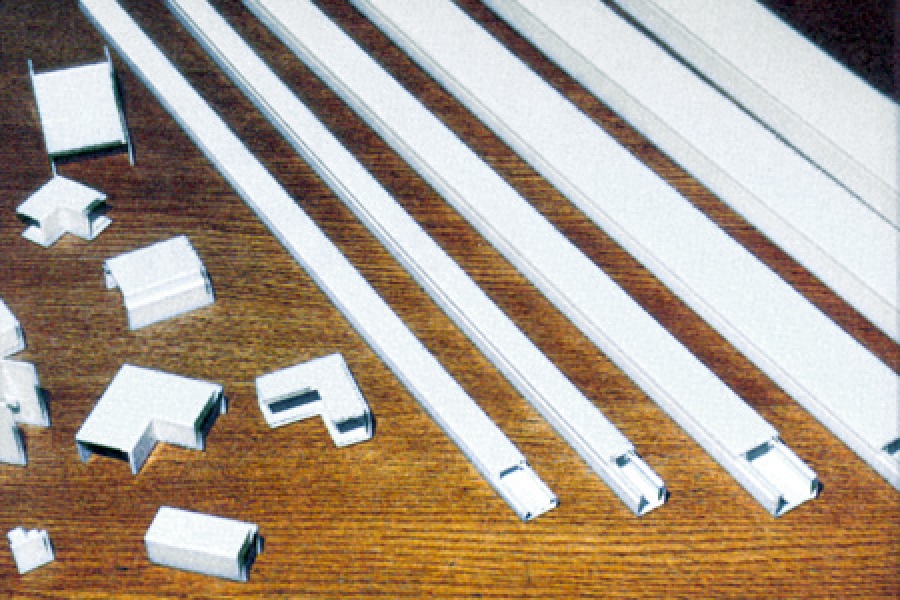

ISONAL 2000 műanyag vezetékcsatorna rendszer

Termékismertető és alkalmazási útmutató

A villamos- és híradástechnikai-,informatikai hálózatok falon kívüli kialakítása évtizedek óta ismert megoldás.Közismert előnyei közül különösen fontos a hálózathoz való gyors, kényelmes hozzáférés, bővíthetőség és átalakíthatóság.A lakások, középületek a biztonságos, de ugyanakkor az elegáns, tetszetős megoldásokat igénylik.A korszerű szerelési technológiák, szerelési anyagok, ezen igények kielégítését teszik lehetővé.
A mai követelmények általános célú vezetékcsatornáit a 2004-ben kötelezően érvénybe lépő egységes európai műszaki előírásoknak – MSZ EN 50085 – megfelelő ISONAL-2000® típusú termékcsaláddal lett bővítette.
Az ISONAL 2000® vezetékcsatorna család továbbiakban bemutatásra kerülő elemei kiváló lehetőségeket biztosítanak az MSZ EN 50085 szerinti CTS típusú – nyitható fedelű, falra és mennyezetre szerelt hálózat építésére.

Minőségbiztosítás:
Típusvizsgálati tanúsítvány: MEEI D1280 K 109 / CCA/HU 0088
Termékgyártás: MSZ EN ISO 9001:2000 Tanúsítvány: 08/100/9517/6

Méret és idomválaszték

Csatorna névleges mérete ( szélesség x magasság ) (mm)
Idomok megnevezése 18×9 16×16 25×16 40×16 40×25 50×25
Belső könyök   x x x x
Külső könyök   x x x x
Sík könyök   x x x x
T elágazó (azonos méret)   x x x x
Véglezáró   x x x x
Térbeli T elágazó   25/16 25/25
T elágazó (nem azonos méret)     25/16
Toldó elem (fedél)   x x
Kábelrögzítő       x x

Csatorna választék:


Kód
Kivitel ( L )
2m
3m
Névleges méret
A
B
normál
öntapadó
normál
18×9
18
9
x
x
x
16×16
16
16
x

x
15×18
15
18
x
25×16
25
16
x
x
x
40×16
40
16
x

x
25×25
25
25
x


40×25
40
25
x

x
50×25
50
25
x

x
50×32
50
32
x


50×50
50
50
x


100×50
100
50
x



Megjegyzés: -normál kivitel készülhet fenéklyukasztással ( kód -L kivitel )

Belső könyök:

Névleges méretABCDEKód
16×1615,815,819,43410A1
25×1625,115,828,74119A2
40×1640,115,843,74817A3
40×2540,124,843,75717A4

Külső könyök:

Névleges méretABCDEFGKód
16×1615,815,819,442,51024,917,6EA1
25×1625,115,828,742,51524,917,6EA2
40×1640,115,843,7591532,417,6EA3
40×2540,124,843,7591532,426,6EA4

Véglezáró:

Névleges méretABCDEFKód
25×1613,52522131613SE2
40×1628,54037131613SE3
40×2528,54037222513SE4
Névleges méretABCDKód
16×1616161313,4SE1

Kábelrögzítõ:

Névleges méretABCDKód
16×1616161313,4SE1

Toldóelem:

Névleges méretABCDEKód
16×1615,817,619,44612C1
25×1625,117,628,75012C2

Jellemzõ tulajdonságok, alkalmazási körülmények

Szerkezeti elemek, hálózatépítés:
A leggyakrabban alkalmazott 6 csatornamérettel és 30 idommal az igényeknek legmegfelelőbb hálózat alakítható ki. Az MSZ EN 50085 szerinti CTS rendszer elemeivel.
Tetszés szerinti kábelvezetést, nyomvonal kialakítást tesz lehetővé falon és mennyezeten egyaránt
Meglévő hálózat bővítése, elágazások, síkbeli és térbeli irányváltások kialakítása az idomokkal könnyen elvégezhető.A nagyobb méretű csatornákhoz kábelrögzítő alkalmazható

Mechanikai tulajdonságok:

A csatorna alj és fedél gondosan megtervezett és kivitelezett kapcsolódása, az idomok megerősített körmei könnyű szerelést, de különösen szilárd kapcsolódást biztosítanak.
A vezetékcsatorna elemei csak szerszámmal távolíthatóak el egymástól.
A csatornarendszer nem tartalmaz vékonyított kitörhető részeket, azaz nincs “gyenge pontja”.
Ütésállósága 2 J, ami a közepes mechanikai igénybevétel elleni biztonságos védelmet jelenti.

Elektromos tulajdonságok:

A vezetékcsatorna rendszer minden elemének anyaga a közismerten kiváló villamos szigetelő tulajdonságú kemény PVC, tökéletes érintésvédelmet biztosít összeszerelt állapotban (üzemszerű állapot)
A rendszemek nincs olyan eleme, ami az alkalmazás során feszültség alá kerülhet, ezért földelni nem kell, de földelésként sem használható.

Termikus tulajdonságok, tűz hatása:

A vezetékcsatorna rendszer – 5 °C és + 60 °C közötti hőmérséklettartományban biztonsággal használható.
A vezetékcsatorna elemei lánggal szemben PVC-re jellemzően viselkednek, azaz a lángot nem terjesztik, a gyújtóforrás eltávolítása után nem égnek tovább.
A csatornarendszer anyagát hirtelen hőterheléstől, tartósan fellépő sugárzó hő hatásától célszerű védeni.

Külső hatások elleni védelem:

A vezetékcsatorna rendszer elemei között külön tömítés, tömszelence, ami a külső por, nedvesség, korroziv hatások elleni védelmet szolgálja nem kerül beépítésre.
A csatorna fedele és az idomok átlapolással (túlfedéssel) illeszkednek, de nem védenek 1 mm-nél kisebb szemcsézetű finom por, víz ellen és korroziv hatásokkal szemben.
A vezetékcsatorna rendszer által nyújtott védettség: IP 40

Elektromágneses kompatibilitás:

A villamos vezetékcsatorna rendszer rendeltetésszerű használat esetén passzívan viselkedik.

Kábelcsatornák kiválasztása:

Névleges csatorna méret (mm)Számított hasznos keresztmetszet (mm2)Felhasználható keresztmetszet 0,45 kitöltés esetén (mm2)Befogadóképesség (NYM 3×1,5mm2átmérő 10,5) db (x)
18×97545
16×16140841
18×151831101
25×162201322
25×254262563
40×164102463
40×257204325
50×258605166
50×3212007206
50×50206412389
50×1004214252822

A kábelcsatorna kiválasztásának elve:

Kábelkeresztmetszetek összege kisebb vagy egyenlő a csatorna felhasználható keresztmetszete

A csatornák rögzítése:

Csavarozással: a kereskedelemben kapható félgömbfejű csavarok, alátétek, faliékek alkalmazásával.

Csavarok mérete és száma:

Csatorna méreteCsavarméretCsavarok száma méterenként
18×9, 16×16átmérő: 3×30min. 3×1 db
25×16, 25×25átmérő: 4×40min. 3×1 db
40×16, 40×25, 50 x 25, 50×32
50×50, 50×100
átmérő: 4×40min. 3×2 db

Felerősítések elrendezése:

Csatorna méreteAz elrendezés fajtája
18×9, 16×16, 25×16, 25×25egysoros a csatorna középvonalában
40×16, 40×25, 50×25, 50×32
50×50, 50×100
kétsoros, a középvonalra szimmetrikusan, sortáv 20 mm

Javasoljuk 1-1 felerősítő hely kialakítását a csatorna aljak találkozásától, ill. az idomoktól max: 100 mm-es távolságban.

Figyelem: Vezetőképes anyagból készült falra (tartóra) csak szigetelőanyagból készült felerősítő, rögzítő elemek használhatóak.

Kétoldalon tapadó ragasztó szalaggal: Gyorsrögzítés a 18×9 , 16×16 és 25×16-os méreteknél
Megjegyzés: Ez a rögzítés csak szilárd, pormentes, rétegleválásra nem hajlamos falra ajánlott

Szerelési tanácsok:

  1. Az adott helyen a vezetékcsatornás szerelési mód alkalmazhatóságának vizsgálata a leírt jellemzők, alkalmazási körülmények alapján.
  2. A csatorna nyomvonalát befolyásoló tényezők felmérése : az épület, a falak szerkezete, a beépített bútorok, hálózatok helyzete.
  3. A csatorna nyomvonalának, az elágazások helyének kijelölése.
  4. A nyomvonal egyenes szakaszhosszainak megmérése.
  5. A nyomvonal azon helyeinek kijelölése, ahová nem lehet rögzítési pontot készíteni: pl. víz vagy egyéb vezeték falba sűllyesztve.
  6. A csatorna alj rögzítési helyeinek kijelölése
  7. A tervezett kábelméreteknek megfelelő méretű csatorna kiválasztása. (Javasoljuk figyelembe venni a kábelcsatornák kiválasztása fejezetet)
  8. A csatlakozások, elágazások, irányváltások kialakításához szükséges idomok meghatározása a vezetékcsatornák méret és idomválasztéka táblázat alapján.
  9. A csatorna alj leszabása
    A műanyag profil darabolása történhet:
    – kézi úton: finom fogazatú fűrésszel pl.: vasfűrész
    – gépi úton: körfűrésszel pl.: 250 mm átmérőjű, 80-108 fogú fűrésztárcsa alkalmazásával. Ajánlott vágósebesség 2800 ford/perc esetén 0.4 – 0.5 m/min.
  10. A felerősítő furatok elkészítése, a csatorna aljon a csatornák rögzítése fejezet alapján.
  11. A furatok pontos helyének meghatározása a falakon (átjelölés vagy mérés)
  12. Felerősítő furatok elkészítése a falakon, a csatorna alj felcsavarozása
  13. A csatorna fedél méretrevágása a csatlakozó idomok kapcsolókörmei helyzetének figyelembevételével
  14. Kábelezés
  15. A csatorna fedél, a csatlakozó idomok felszerelése

Legfontosabb anyagi tulajdonságok:

Anyagtípus: kemény PVC ( VSZM AS – 04 / 96 ) Lágyítómentes, stabilizátort, csúsztatót és ütésálló adalékot tartalmazó kemény PVC

Alkalmazási terület: épületeken belül, közepes mechanikai hatások elleni védelem esetén extrudált illetve fröccsöntött profilok előállítására.

Szín: RAL 9001 – krém fehér, RAL 9010 – tiszta fehér

Mechanikai tulajdonságok:

Szakítószilárdság:min. 38 N/ mm2VSZM – V 001/1996
Szakadási nyúlás:min. 25 %VSZM – V 001/1996
Ütőhajlító szilárdság: MSZ 7751
Charpy hornyolt:23 °C.-on :min. 10 KJ /m2
 0 °C. -on :min. 6 KJ /m2

Termikus tulajdonságok:

  • Gyúlékonyság : nehezen gyulladó VO UL 94 szerint
  • Lángot nem terjeszti. Gyújtóláng eltávolítása után kialszik.
  • Vicat lágyuláspont MSZ ISO 306 ( 5 kg terheléssel ) min 80 °C
  • Lineáris hőtágulási együttható : ~ 7 x 10-6 1/°C
    (ez 20 °C hőmérsékletváltozásnál 1,4 mm/m hosszváltozást jelent )
  • Izzóhuzalos vizsgálat 960 °C. MSZ IEC 695

Elektromos tulajdonságok:

  • Átütési szilárdság: min. 20 KV /mm
  • Felületi ellenállás : min. 1012 ohm
  • Fajlagos térf. ellenállás : min. 1015 ohm/cm
  • Relatív dielektromos állandó : ~ 2,7

Vegyszerállóság: + igen ellenálló o átlagosan ellenálló – nem ellenálló

AcetonLenolaj+
Alkoholos italok+Nitrobenzol
Ammónia+Növényi olajok+
ÁsványolajPetróleum+
BenzinSósav ( 30% )+
Citromsav+Sóoldat+
Glicerin+Szappan oldat+
JódTej+
Kénsav ( 50% )+Terpentin+
Kénsav ( 80% )Víz+

A felsorolásban nem szereplő anyagok esetén kérje a gyártó véleményét.

A vezetékcsatorna rendszer típusai(tájékoztatás az MSZ EN 50085 – alapján):

A CTS típusai falra és mennyezetre való szereléshez.

Az ábrán bekarikázott sorszámokTípusTartalomSzerelés
1,7,11,12,13CTSSzigetelt vezetők, vezetékek és kábelekFal és mennyezet felületére, a falon vízszintesen, vagy függőlegesen szerelve, a mennyezeten felfüggesztve
5CTSSzigetelt vezetők, vezetékek és kábelek, valamint készülékek (kapcsolók, csatlakozó aljzatok, megszakítók, stb.)Fal és mennyezet felületére, a falon vízszintesen, vagy függőlegesen szerelve
3,9CTSSzigetelt vezetők, vezetékek és kábelekFal és mennyezet felületébe, a falon vízszintesen, vagy függőlegesen besűllyesztve
nincs jelölveCTSSzigetelt vezetők, vezetékek és kábelek, valamint készülékek (kapcsolók, csatlakozó aljzatok, megszakítók, stb.)Fal és mennyezet felületébe, a falon vízszintesen, vagy függőlegesen besűllyesztve
6,15padlószegély CTSSzigetelt vezetők, vezetékek és kábelekFal felületére
nincs jelölvepadlószegély CTSSzigetelt vezetők, vezetékek és kábelek, valamint készülékek (kapcsolók, csatlakozó aljzatok, megszakítók, stb.)Fal felületére
