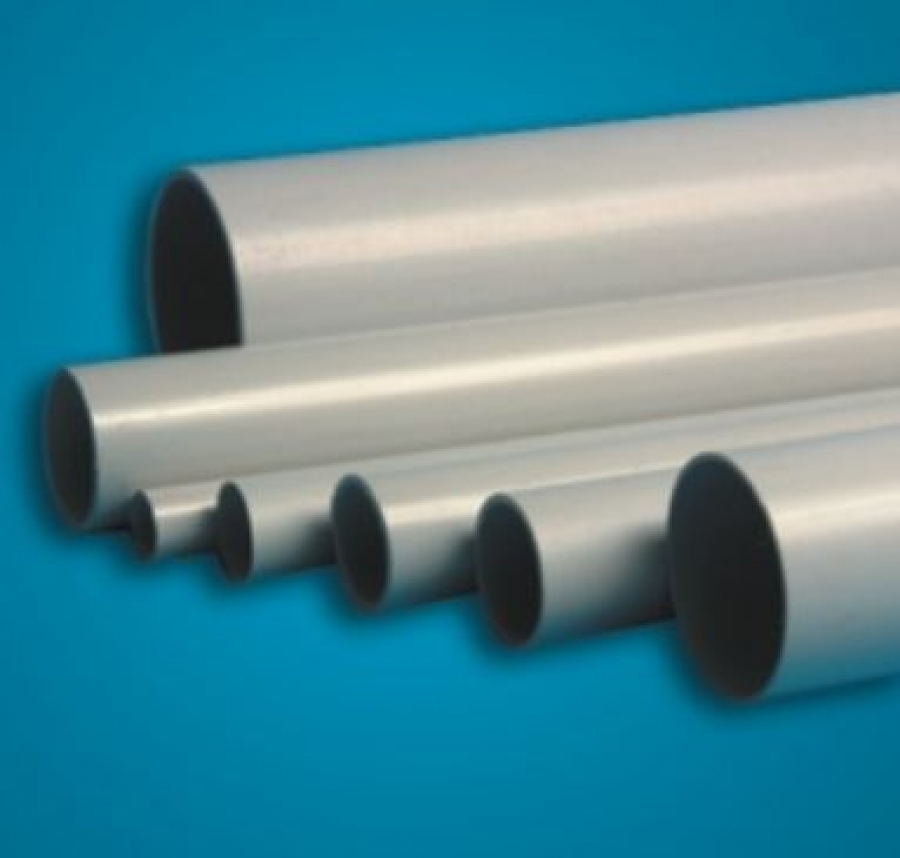

Típus: MÜ I.
Szabvány: VSZM TS 06.30/2001. (MSZ EN 61386 kivétel méretek)
Alkalmazási területe: Csőhálózat kialakítására, elsősorban falba, betonba, hagyományos technolágiával történő beépítésre, de szerelhető falon kívül is.
Száraz, poros, szennyezett, időszakosan nedves, párás, gőzös, marógőzös, “C” és “D” fokozatú tűzveszélyes helyiségekben használható, (-5 és +60 °C hőmérsékleti határok között).
Védelmet nyújt kábelek, csövek számára közepes mechanikai igénybevétel esetén. A védelem jellegét a csővezeték és tartozékok tulajdonságai, valamint a kötések kialakítása határozza meg.
Anyaga: Lágyítómentes kemény PVC villamosipari felhasználásra.
Színe: barna vagy szürke
Méretei:
D = névleges átmérő (mm)
v = névleges falvastagság (mm)
Védőcső jele és névleges méretei:
| Megnevezés |
D (mm)
|
d min. (mm)
|
|
| MÜ I. | 11 |
18,4
|
15,4
|
| 13,5 |
20,4
|
17,2
|
|
| 16 |
22,5
|
19,1
|
|
| 21 |
28,3
|
24,5
|
|
| 29 |
37
|
32,8
|
|
| 36 |
47
|
42,4
|
|
| 48 |
54
|
48,8
|
|
Kiszerelése: 2,5 m-es hosszban, kötegelve, 3 helyen átkötve, vagy igény szerint.
Alapanyag:
| Sűrűség | g/cm3 | 1,65 |
| Húzószilárdság | MPa | 40 |
| Szakadási nyúlás | % | 15 |
| Fajlagos térfogati ellenállás 20 °C-on | Ohm x cm | 1 x 1015 |
| Átütési szilárdság | kV/mm | 20 |
Késztermék kivitele: Sima külső és belső felületű kör keresztmetszetű
Szilárdsági tulajdonságok:
Hajlíthatóság: merev
Nyomószilárdság: 750 N nyomóerő hatására maradandó belapulás: max 10%, a külső átmérő csökkenése kisebb mint 25%, a felületen repedés nem látható.
Ütésállóság: Hőöregítés után (240 ó 60 +/- 2 °C-on) és -5 °C-on (2 ó után) 2 Nm ütőenergia hatására 12 próbatest közül legalább 9 nem károsodik.
Hőállóság: 60 ± 2 °C VSZM TS 06.30/2001 szerint
Gyulékonyság: nehezen gyulladó V0 – nehezen gyulladó
Lángállóság: a lángot nem terjeszti, a gyújtóláng eltávolítása után kialszik
Hőtágulási együttható: 7×10-6 1/°C
Villamos tulajdonságok:
Villamos szilárdság: 24 órás vízbe merítve történő áztatás után 2000 V-on 15 percig nem következik be átütés.
Szigetelési ellenállás: min. 100 MOhm
Külső hatások elleni védelem: A védőcső tökéletes védelmet biztosít por és víz ellen. A tartozékokkal szerelt védőcső rendszer védelmet az alkalmazott kötések jellegének megfelelően látja el. ( tömszelence, összetoldás, ragasztás stb )
