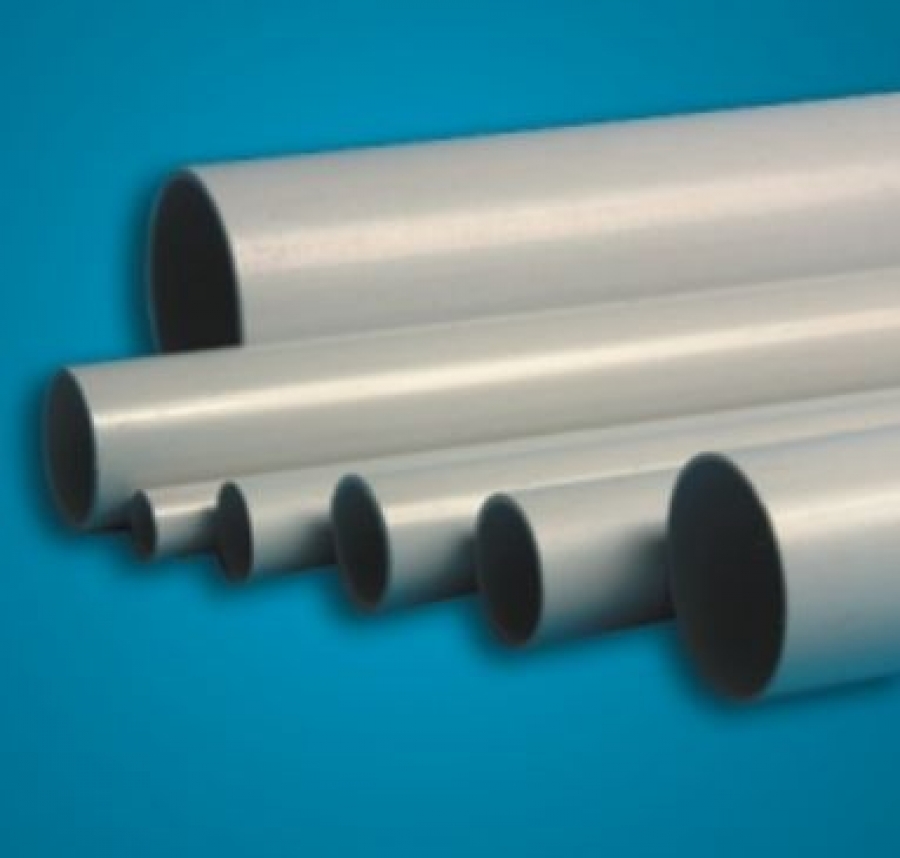

Típus: MÜ III.
Szabvány: VSZMTS 06.30/2001. (MSZEN 61386 kivéve méretek)
Alkalmazási területe: Falhoronyban, vagy álmenyezet fölé helyezve, illetve fektetve.
“C” és “D” fokozatú tűzveszélyes helyiségekben mindenütt használható, ahol a csöveket közvetlen erős mechanika hatás nem érheti, ( -5 és +60 °C hőmérsékleti határok között ). A védelem jellegét a csővezeték és tartozékainak tulajdonságai, valamint a cső és tartozékok kötésének kialakítása határozza meg.
Anyaga: Lágyítómentes kemény PVC villamosipari felhasználásra.
Színe: barna vagy szürke
Méretei:
D = névleges átmérő (mm)
v = névleges falvastagság (mm)
Védőcső jele és névleges méretei:
| Megnevezés |
D (mm)
|
d min. (mm)
|
|
| MÜ III. | 11 |
12,1
|
11
|
| 13,5 |
14,6
|
13,5
|
|
| 16 |
17,2
|
16
|
|
| 23 |
24,4
|
23
|
|
| 29 |
30,8
|
29
|
|
| 36 |
38,2
|
36
|
|
| 48 |
50,6
|
48
|
|
Kiszerelése: 2,5 m-es hosszban, kötegelve, 3 helyen átkötve, vagy igény szerint.
Alapanyag:
| Sűrűség | g/cm3 | 1,6 |
| Húzószilárdság | MPa | 40 |
| Szakadási nyúlás | % | 15 |
| Fajlagos térfogati ellenállás 20 °C-on | Ohm x cm | 1 x 1015 |
| Átütési szilárdság | kV/mm | 20 |
Késztermék kivitele: Sima külső és belső felületű kör keresztmetszetű
Szilárdsági tulajdonságok:
Hajlíthatóság: hajlítás elött a csövet célszerű 40-45 °C-ra dörzsöléssel vagy egyéb hőközléssel a kerület mentén a hajlítási hosszon előmelegíteni. Kisebb átmérők (MÜ III. 11-16) esetén célszerű a VSZM gyártású hajlító betét és hajlító ágy alkalmazása. Nagyobb átmérők (MÜ III. 23 felett) 90 °C-ra történő felmelegítés és hajlító betét alkalmazása szükséges.
Nyomószilárdság: 125 N nyomóerő hatására maradandó a belapulás kisebb mint 10%, a külső átmérő csökkenése kisebb mint 25%, a cső felületén repedés nem látható.
Ütésállóság: Hőöregítés után (240 ó 60 +/- 2 °C-on) és -5 °C-on (2 ó után) 0,5 Nm ütőenergia hatására 12 próbatestből legalább 9 nem törik.
Hőállóság: 60 ± 2 °C
Gyulékonyság: nehezen gyulladó V0 – VSZM TS 06.30/2001 szerint
Lángállóság: a lángot nem terjeszti, a gyújtóláng eltávolítása után kialszik
Villamos tulajdonságok:
- Villamos szilárdság: 24 órás vízbe merítve történő áztatás után 2000 V-on 15 percig nem következik be átütés.
Segédeszközök a hajlításhoz és a toldáshoz
Csőhajlító betét: Alkalmazható az ø 11 , 13,5 és 16 mm-es névleges méretek hajlításához
Anyaga: lágy PVC
Színe: tetszőleges
Csőhajlító ágy: Alkalmazható az ø 11, 13,5 és 16 mm-es névleges méretek hajlításához
Anyaga: lágy PVC
Színe: tetszőleges
Csőtágító tüske: alkalmazható az ø 11, 13,5 és 16 mm-es névleges méretű csövek hidegen történő tágításos toldásánál
Anyaga: kemény PVC
Színe: tetszőleges
